PQ20漫反射式
    发布时间: 2023-07-23 10:44

产品描述:漫反射式光电开关，安装使用时不需要对齐光路，接线简便，检测距离可调

PQ20漫反射式
PQ20漫反射式

● 内置电源逆极性保护电路，短路保护电路
● 检测精度高，抗阳光抗电磁干扰能力强
● 检测距离可调，安装简便，节省空间

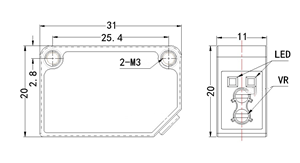

产品图片尺寸图片



产品选型

4线 PNP NO&NCPQ20D(2)PD100 PQ20D(2)PD400PQ20DPD800
 输出方式4线 NPN NO&NCPQ20D(2)ND100PQ20D(2)ND400
PQ20DND800






检测距离100mm / 400mm / 800mm
光      源红光630nm/红外光850nm
外壳材质特性塑料ABS
工作范围温度-25~55℃
防护等级IP65
工作电压10-30VDC
工作电流≤100mA
空载电流 ≤20mA
上电延时200ms
重复精度10%
反应时间3ms
输出方式绿灯电源指示，红灯输出指示
逆极性保护有
短路保护有
接线方式标准2米导线输出

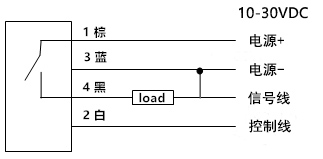

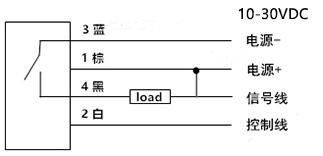

配线图

                 NPN                                                                                           PNP


备注：

常开接线方法：棕线接电源+，蓝线接电源-，黑线为信号线，接输出，白线为控制线，接电源正（棕线）

常闭接线方法：棕线接电源+，蓝线接电源-，黑线为信号线，接输出，白线为控制线，接电源负（蓝线）
