PQ20反射板式
    发布时间: 2023-07-23 10:50

产品描述:反射板式光电开关，利用镜面反射原理完成光电控制，检测精度高，抗干扰能力强

PQ20反射板式
PQ20反射板式

● 内置电源逆极性保护电路，短路保护电路
● 利用镜面反射原理完成光电控制，检测精度高，抗干扰能力强
● 安装简便，不受目标物形状、颜色和材质影响，性能稳定



产品图片

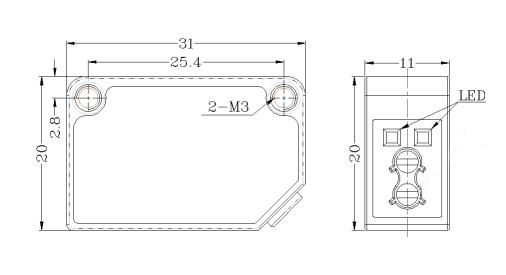

尺寸图片



产品选型

PNP NO

PNP NC

PQ20MPA

PQ20MPB



 输出方式

NPN NO

NPN NC

PQ20MNA

PQ20MNB




4线PNP NO&NCPQ20M(2)PD
PQ20M(2)PSD(M.S.R）

4线NPN NO&NC PQ20M(2)ND PQ20M(2)NSD(M.S.R）
 反光板型号
 RF-01.1（40*60mm）


 检测距离
 2m
 光      源
 红光620nm
 外壳材质
 特性塑料ABS
 工作范围温度
 -25~55℃
 防护等级
 IP66
 工作电压
 10-30VDC
 工作电流
 ≤100mA
 空载电流
 ≤20mA
 上电延时
 200ms
 重复精度
 10%
 反应时间
 3ms
 输出方式
 绿灯电源指示，红灯输出指示
 逆极性保护
 有
 短路保护
 有
 接线方式 标准2米导线输出

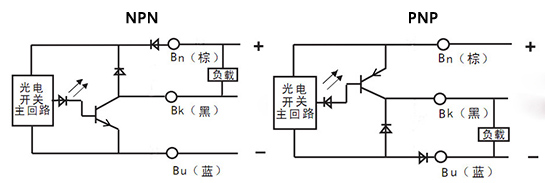

配线图
