PQ58反射板式
    发布时间: 2023-07-23 11:02
PQ58反射板式
PQ58反射板式

● 内置电源逆极性保护电路，短路保护电路
● 利用镜面反射原理完成光电控制，检测精度高，抗阳光抗电磁干扰能力强
● 采用单凸透明光学镜头，可以实现长距离检测

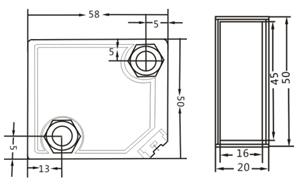

产品图片尺寸图片



产品选型
 继电器输
 PQ58MRA

 PQ58MRSA



 PNP NO PQ58MPA PQ58MPSA
 晶体管输出 PNP NC PQ58MPB PQ58MPSB

 NPN NO PQ58MNA PQ58MNSA

 NPN NC PQ58MNB PQ58MNSB
 检测距离                              0.2～7m(RF-02.2)/0.2～10m (RF-10.1)         0.3～5m(RF-02.2)/0.3～7m (RF-10.1)
 光      源 红光660nm
 外壳材质 特性塑料ABS
 工作范围温度 -25~55℃
 防护等级 IP67
 工作电压 10-30VDC
 消耗电流 继电器输出 ≤40mA
 工作电流 晶体管输出 ≤100mA
 空载电流  晶体管输出 发射器≤20mA，接收器≤10mA
 上电延时 200ms
 重复精度 10%
 输出指示 绿灯电源指示，红灯输出指示
 继电器触点容量 AC 3A 30VDC/250VAC   DC 1A 250VAC/30VDC
 反应时间 继电器输出≤30ms     晶体管输出≤3ms
 保护功能 短路保护和电源逆极性保护
 接线方式 标准2米导线输出

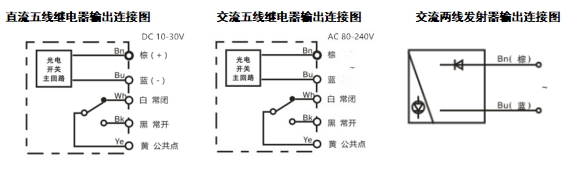

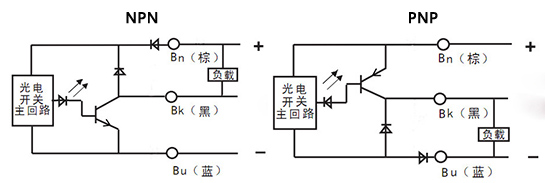

配线图

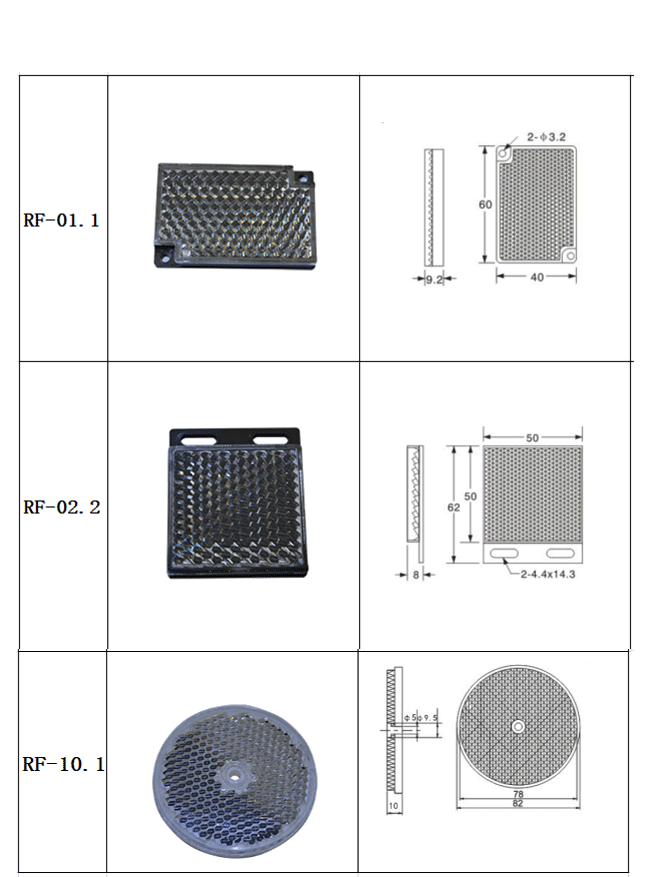

配件--反光板
